產品特性：

• 間距0.4mm
• 嵌合高度0.9mm
• 平行電路板連接
• SMT型板對板連接器

應用范圍：

• 手機、數碼AV設備

京瓷愛克股份有限公司正式開始“5804系列”的生產及銷售，5804系列是一款0.4mm間距板對板連接器的最新產品。

5804系列為間距0.4mm、嵌合高度0.9mm，平行電路板連接、SMT型板對板連接器，是根據市場上手機、數碼AV設備的小型化及薄型化要求而開發的。

與已發售的5802系列3.2mm的寬度相比，5804系列產品的寬度減少了0.8mm，在實現業界最小寬度2.4mm的同時，為進一步縮減電路板的安裝面積做出了杰出貢獻。
極數范圍預計在10~80極之間。

公司計劃在CEATEC 2009展出本系列產品。

• 產品名稱

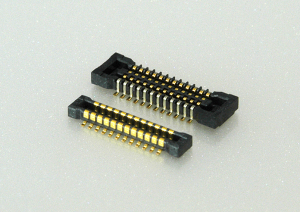

5804系列 0.4mm間距超薄型板對板連接器

• 概要

本產品為間距0.4mm，嵌合高度0.9mm，平行電路板連接、SMT型板對板連接器，是根據市場上對手機、數碼AV設備的小型化及薄型化要求而開發的。它獨有的業界最小寬度2.4mm，進一步節省了電路板的安裝面積。極數范圍預計在10~80極之間。

• 特點

1  嵌合高度0.9mm、寬2.4mm，是業界最小的超薄型連接器，為節省電路板安裝面積做出了杰出貢獻。
2  產品具有的輕薄、低背等特點使連接器背面無金屬突出，因此可以在產品端子間的位置進行布線。
3  接點部采用了抗震動、抗跌落沖擊的“夾子型接點結構”（雙接點）。此外，插頭的接點形狀采用“TWIN-RIB”結構，能夠排除飛濺的助焊劑以及電路板碎屑等異物的影響，實現了高度的接觸可靠性。
4  嵌合時采用公司獨特的鎖定結構。在實現了低高度的同時具有良好的嵌合手感，此外它還實現了在拔開時增強保持力的功能。
5  備有檢測用連接器。
6  支持自動包裝。采用3,000個壓紋帶包裝方式送貨。
7  符合RoHS指令的環保產品。

• 規格

極數(No. of Positions)	10～80
嵌合高度(Stacking Height)	0.9mm
極間距(Pitch)	0.4mm
額定電流(Rated Current)	DC .3A Max./Contact
額定電壓(Rated Voltage)	DC 50V/Contact
耐受電壓(D.W.Voltage)	AC 250Vrms/min.
觸頭材料(Contact Material)	銅合金(Copper alloy)
絕緣材料(Insulator Material)	耐熱樹脂(Heat resistance plastic)
