凌力爾特公司推出高壓容限CAN收發器LTC2875 提供±60V故障保護
發布時間:2015-02-25 責任編輯:susan
【導讀】近日,凌力爾特公司推出極其堅固的高壓容限 CAN (控制器局域網) 收發器 LTC2875,該器件無需配置昂貴的外部保護設備,極大地減少了現場故障。在實際的 CAN 系統中,安裝跨接線故障、閃電導致的浪涌電壓以及接地電壓故障可能引起超過典型收發器絕對最大額定值的過壓情況。
CAN 總線系統在工業控制、儀表網絡和汽車電子等產品中變得越來越受歡迎。CAN 總線具備良好定義的協議棧,支持獨立控制器、FPGA 和 ASIC,從而比其他接口更易于部署。LTC2875 可由 3.3V 或 5V 電壓軌供電,這種靈活性對于可能沒有 5V 電壓軌的工業應用是非常必要的。除了擁有很強的故障保護和 ESD 保護,該器件還具有低電磁輻射 (EME) 驅動器和一個發送數據 (TXD) 主導的定時器,以防止發生故障的控制器箝位總線;該器件同時提供一個高抗電磁干擾 (EMI) 的接收器和一個擴展的 ±36V 共模范圍,以能夠在電氣噪聲的環境和存在接地環路時工作。LTC2875 提供 4Mbps 的高速數據速率和一個可調擺率以實現低至 1kbps 的數據速率。停機模式時,LTC2875 的所有輸出均為高阻抗?fàn)顟B(tài),并且功耗降至 1µA。
LTC2875 對數據傳輸線提供了 ±60V 過壓故障保護和 ±25kV HBM ESD 保護,在工作和停機時保護總線引腳安全。無論電路正在發送、接收或已斷電,LTC2875 都能夠承受 ±60V 內的任何電壓而不會損壞,從而提高了典型 CAN 網絡的可靠性。
性能概要:LTC2875
• 提供了至 ±60V 的過壓線路故障保護
• 3.3V 或 5V 電源電壓
• 高達 4Mbps 高速工作
• ±25kV ESD 接口引腳,所有其他引腳為 ±8kV
• 有源對稱控制驅動器和可變擺率及 SPLIT 引腳用于實現低電磁輻射 (EME)
• 擴展共模范圍 (±36V)
• 發送數據 (TXD) 主導的超時功能
• 微型功率停機模式
• 3mm x 3mm DFN-8 和 SO-8 封裝

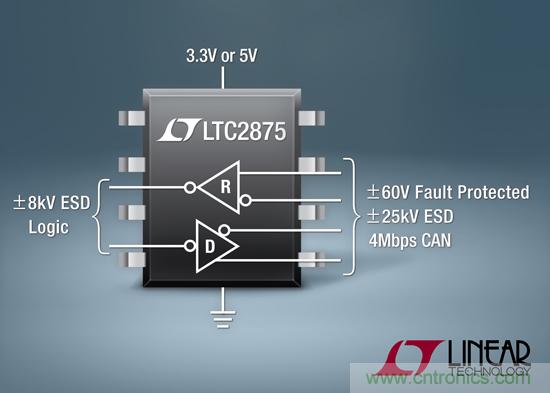

具 25kV ESD 的 ±60V 故障保護 CAN 收發器
