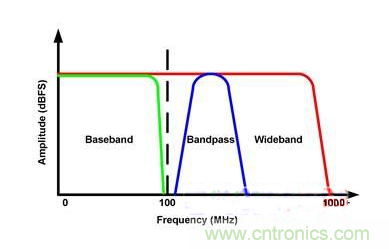

開始新設計時，最先需要選擇的參數是帶寬。根據應用不同，有三類前端可供使用：基帶、帶通（或超奈奎斯特頻率，也稱窄帶）以及寬帶，如下圖所示。





基帶設計要求的帶寬是從DC（或低MHz區）到奈奎斯特頻率（通常約為100 MHz或更低）。這類設計可以采用放大器或變壓器（巴倫）。



帶通設計意味著在高中頻時只使用轉換器帶寬的一小部分，大約20-60MHz帶寬。 中心頻率可以低至100MHz，但多數情況下為140、170或190MHz。 對于更新的GSPS轉換器產品，可以使用更高的中頻頻率。 這種設計通常使用變壓器或巴倫。 不過，如果較高頻率下的動態性能仍然足夠，也可以使用放大器。



寬帶設計通常指需要使用轉換器全部性能的設計。 在三種設計中，這種設計的帶寬最寬，因而是最具挑戰性的前端設計。 這類應用的帶寬范圍為DC（或低MHz區）至GHz區，常常采用寬帶巴倫。



記住，轉換器的全功率帶寬與可用帶寬或采樣帶寬是不一樣的。 全功率帶寬是精確獲取信號以及正確建立內置前端所需的帶寬。 選擇此區域內的中頻頻率不是個好主意，因?yàn)榻Y(jié)果會造成系統性能發生較大變化。



根據轉換器數據手冊中說明的額定分辨率和性能，全功率帶寬遠大于采樣帶寬，可能是其兩倍。 設計應當使用采樣帶寬，而不要使用額定全功率帶寬的最高頻率部分，否則動態性能（SNR/SFDR）會下降。 通常，數據手冊會規定能夠在轉換器采樣帶寬內保證額定性能的經過生產測試的頻率。
