【導讀】集成運算放大器輸出電流如果過大就會出現燒毀的現象，所以設計集成運算放大器輸出過流保護電路是很必要的。那么怎么設計這個過流保護電路呢？這里分享一個放大器輸出過流保護電路設計，供大家參考學習。

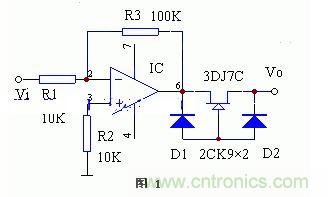

圖1所示為集成運算放大器輸出過流保護電路，在因某種原因(如輸出短路等)使集成運放輸出過流時，保護電路即成恒流源，使集成運放不至因輸出過流而損壞。
圖中，場效應管3DJ7按在集成運放輸出端，并采用近似恒流源的接法。當電路工作正常時，場效應管呈現低阻抗，基本不影響電路的輸出電壓范圍。當電路輸出端短路時，場效應管呈現高阻抗，使電路輸出電流得到了限制。
二極管D1的作用是，在電能輸出負電壓時，與場效應管一起構成恒流源。D2與D1相同，則是在電路輸出正電壓時，與場效應管一起構成恒流源。
場效應管應取其飽和漏源電流IDSS略大于集成運放輸出電流的管子，因?yàn)榇蠖鄶?shù)集成運放的輸出電流都不超過±10mA，所以可選用如 3DJ6H、3DJ7G等管子。Idss不能取得過大或過小，如果Idss過大，保護作用則會減弱Idss過小，在集成運放輸出電流稍大時，恒流源阻抗增大，限制了電路的輸出幅度范圍。
當電路輸出幅度不大、負荷較輕時，可用一阻值為500Ω左右的電阻代替場效應管，也能同樣取得理想的效果。
