【導讀】眾所周知，電容這一器件在實際應用中，并不是理想器件，而是在不同電路中表現不同，尤其是在高速電路和普通低速電路中尤為明顯！在高速設計領域中，電容并不能像在低速電路中那樣可以近似認為是純粹的電容。而是帶有寄生電感、泄露電阻、寄生電阻這樣的小電路?？梢哉f，電容再高速電路中的特性取決于電容分量、電感分量、電阻分量及泄露特性。
眾所周知，電容這一器件在實際應用中，并不是理想器件，而是在不同電路中表現不同，尤其是在高速電路和普通低速電路中尤為明顯！在高速設計領域中，電容并不能像在低速電路中那樣可以近似認為是純粹的電容。而是帶有寄生電感、泄露電阻、寄生電阻這樣的小電路?？梢哉f，電容再高速電路中的特性取決于電容分量、電感分量、電阻分量及泄露特性。
其中寄生電感有電容的引腳電感和電容器件兩級之間的等效電感串聯而成，主要取決于封裝。寄生電阻有電容的引腳電阻和電容器件兩級之間的等效電阻串聯而成，主要取決于電容的工作溫度、工作頻率、電容體本身的導線電阻等；而泄露電阻取決于電容本身的泄露特性。

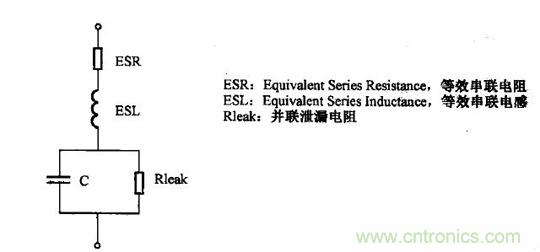

電容的等效電路
1.電容分量在高速電路設計中的影響與應用
在高速電路設計中，電容的作用一份面是為高頻信號提供地阻抗途徑或者是交流耦合特性，電容的交流阻抗為1/JWC。容值越小則交流阻抗越大。低頻信號衰減越嚴重。一般選取0.1uF電容作為信號線耦合電容即可滿足高速信號變換要求。
2.電感分量，電容的電感分量取決于器件的類型與封裝。
如下圖所示，電容不同封裝的電感分量
而同樣電解電容又比1206封裝的電容，電感分量大，因此在電容選型時應注意參考規格書所描述的具體信息。電感分量越小，高速電路中濾除高頻干擾的效果越好。
不同封裝下電容的電感分量
3.等效電阻、泄露電阻及其他特性的影響。

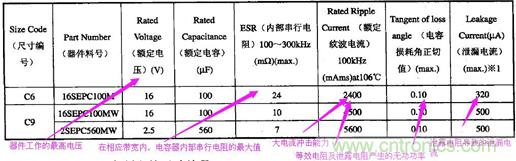

電容不同參數代表的意義
因此，我們認為電容在高速電路設計中要理解三個要點：
1.電容器件并不是純粹的電容器件，而是一個復雜的小電路
2.分量電感取決于電容的封裝和類型。分量電阻取決于工作溫度、頻率、導線電阻
3.大多數情況下，電容器件的分量電阻越小電路性能越好，但是也有例外。具體電路具體分析。
