【導讀】在電源設計中，控制回路的穩定性是確保電源可靠運行的關鍵。一個設計不當?shù)目刂苹芈房赡軐?dǎo)致電源振蕩、輸出紋波過大，甚至降低電磁兼容性（EMC）性能。此外，控制回路的響應速度直接影響到電源對負載變化和輸入電壓波動的適應能力。為了確保電源的穩定性和高效性，控制回路的仿真分析至關重要。
引言
在電源設計中，控制回路的穩定性是確保電源可靠運行的關鍵。一個設計不當?shù)目刂苹芈房赡軐?dǎo)致電源振蕩、輸出紋波過大，甚至降低電磁兼容性（EMC）性能。此外，控制回路的響應速度直接影響到電源對負載變化和輸入電壓波動的適應能力。為了確保電源的穩定性和高效性，控制回路的仿真分析至關重要。
本文將介紹如何使用LTspice?這一強大的仿真工具，快速、簡便地完成控制回路的波特圖分析，從而優化控制回路設計。
控制回路仿真的重要性
控制回路的穩定性直接影響電源的性能。通過波特圖分析，我們可以：
1. 評估相位裕度：確保控制回路在0 dB增益交越頻率處有足夠的相位裕度，以避免振蕩。
2. 優化帶寬：確定控制回路的帶寬，以適應快速的負載變化和輸入電壓波動。
3. 提高EMC性能：減少高頻振蕩對電磁兼容性的影響。
使用LTspice進行波特圖分析的步驟
第一步：構建電源電路
以ADP2370降壓型開關穩壓器為例，構建一個典型的電源電路。LTspice提供了豐富的電路庫，您可以直接選擇一個現成的電路進行仿真。

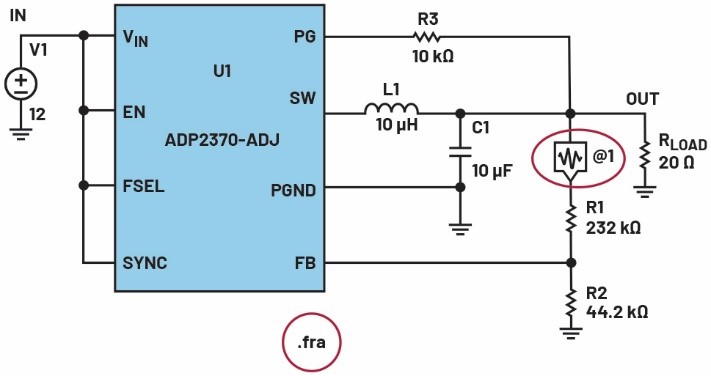

圖1.在開關穩壓器電路中添加頻率響應分析儀，以便進行波特圖仿真。
第二步：添加頻率響應分析儀（FRA）
在LTspice中，從“組件”選項卡中選擇頻率響應分析儀（FRA），并將其添加到電路中。FRA通常放置在分壓電阻的上方，用于測量控制回路的頻率響應。
第三步：配置波特圖設置
右鍵單擊FRA組件，彈出配置窗口。LTspice提供了一個方便的選項：“幫我完成開關穩壓器的此項配置”。
● 輸入開關穩壓器的直流輸出電壓。
● 設置開關頻率。
● 輸入預期的穩壓器帶寬（0 dB交越頻率）。
第四步：運行仿真
完成配置后，點擊仿真鍵。LTspice將自動運行仿真，并生成波特圖。
圖2.頻率響應分析儀窗口中的波特圖設置。
第五步：分析波特圖結果
波特圖窗口會自動打開，顯示增益和相位隨頻率的變化。
● 0 dB交越頻率：表示控制回路的帶寬。在示例中，約為23 kHz。
● 相位裕度：在0 dB增益交越頻率處的相移，示例中約為53°。相位裕度應大于40°，以確?？刂苹芈返姆€(wěn)定性。
圖3.使用LTspice版本17.1為開關穩壓器生成的波特圖。
案例分析：ADP2370降壓型開關穩壓器
以下是一個典型的波特圖分析案例：
● 0 dB交越頻率：23 kHz
● 相位裕度：53°
● 結論：控制回路具有足夠的穩定性，能夠應對快速的負載變化和輸入電壓波動。
結論
通過LTspice的頻率響應分析工具，我們可以快速、簡便地完成控制回路的波特圖分析。這種方法不僅能夠優化控制回路的穩定性，還能顯著提高電源的性能和可靠性。
