【導讀】汽車?yán)^電器是一種專門設計用于交通工具的自動控制開關元件，它通過電磁原理實現小電流控制大電流電路的通斷，在汽車電路中起著自動調節、安全保護及電路轉換的重要作用。
1 定義與工作原理
汽車?yán)^電器是一種專門設計用于交通工具的自動控制開關元件，它通過電磁原理實現小電流控制大電流電路的通斷，在汽車電路中起著自動調節、安全保護及電路轉換的重要作用。
汽車?yán)^電器由磁路系統、接觸系統和復原機構三大部分組成。磁路系統包含鐵心、軛鐵、銜鐵和線圈等部件；接觸系統則由靜簧片、動簧片和觸點底座構成；復原機構通常由復原簧片或拉簧組成。
其基本工作原理是：當線圈兩端加上額定電壓（汽車?yán)^電器通常為12V）后，線圈中會產生電流并形成磁場，產生的電磁吸力使銜鐵向鐵心極面運動，推動動觸點與靜觸點接觸，從而接通主電路；當線圈斷電后，電磁吸力消失，復原機構會使銜鐵和觸點返回初始位置，斷開主電路。這樣，通過控制線圈的小電流電路（通常只有幾十毫安），就能間接控制用電量較大的負荷電路（可達幾十安培）。
2 基本特性與核心優勢
2.1 基本特性
汽車?yán)^電器具有多項適應車輛環境的特殊特性：
●電氣特性：線圈電壓通常為12V，與汽車電氣系統匹配。觸點電流容量覆蓋范圍廣，常見的有20A、30A、40A等不同規格。
●環境適應性：工作溫度范圍極寬，發動機艙內可達-40℃～125℃，其他位置為-40℃～85℃。具備良好的抗沖擊、抗振動性能，能承受砂塵、水、鹽、油等惡劣環境的侵害。
●機械特性：機械壽命通常可達1000萬次以上，電氣壽命則根據負載類型和電流大小有所不同。
●安全特性：采用電氣隔離設計，控制電路與主電路完全隔離，提高系統安全性。
2.2 核心優勢
汽車?yán)^電器在車輛應用中具有不可替代的優勢：
●負載能力強：能夠直接控制大功率設備如電機、加熱器、泵等，承受電流最高可達40A。
●可靠性高：機械式觸點連接穩定，不受電壓極性影響，適合惡劣工況。
●成本效益：相對于固態開關器件，傳統繼電器在大電流控制場景下具有更低的成本。
●故障診斷簡單：通過傾聽吸合聲或感受振動，即可初步判斷繼電器是否正常工作，便于維修診斷。
3 應用領域
汽車?yán)^電器廣泛應用于車輛的多個系統，主要包括：
●動力總成系統：引擎管理模塊、燃油泵控制、啟動系統等。
●車身舒適系統：門窗控制、座椅調節、雨刮器、燈光控制（前照燈、霧燈等）。
●安全系統：ABS控制、安全氣囊、鎖系統。
●新能源汽車特定應用：高壓直流繼電器用于電池管理系統、電機控制系統和充電系統。
●輔助系統：空調、揚聲器、加熱器等各種電動設備。
隨著汽車電子化程度提高，一輛現代汽車可能使用數十個繼電器，而新能源汽車對繼電器的需求更加多樣化和高性能化。
4 成本分析與選型要則
4.1 成本構成分析
汽車?yán)^電器的成本受多種因素影響：
●材料成本：觸點材料（銀合金等）、線圈材料、外殼材料等構成主要材料成本。
●技術成本：研發投入、認證費用（如AEC-Q200車規認證）分?jǐn)偂?/p>
●生產成本：自動化生產線投入、質量控制成本、人工成本等。
●規格因素：電流容量越大、性能要求越高的繼電器，成本也相應提高。
4.2 選型要則

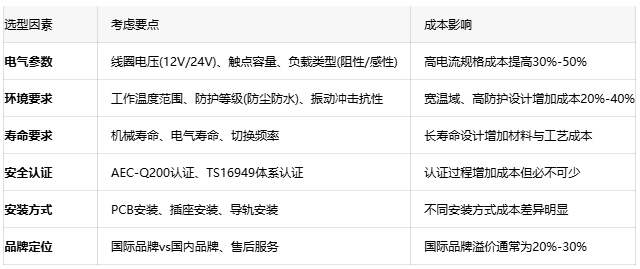

汽車?yán)^電器選型需綜合考慮多方面因素，以下是關鍵選型要點：
平衡策略：在選型過程中，不應只關注初始采購成本，還需考慮總體擁有成本，包括維護成本、故障損失和更換難易度。對于安全關鍵系統（如制動、動力系統），應優先選擇高可靠性產品；對于非關鍵系統（如舒適性功能），可考慮成本更優化的解決方案。
5 主要IC原廠品牌與國際國內對比

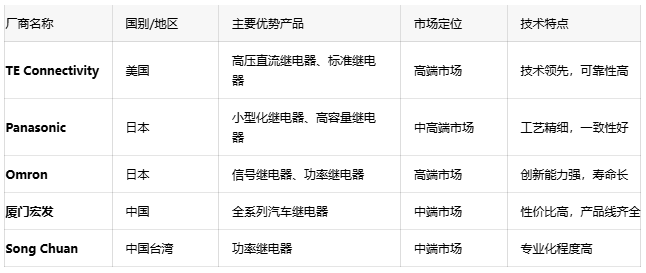

汽車?yán)^電器市場由多家國際知名企業和國內領先企業共同競爭，以下是主要廠商對比：
●國際品牌優勢：技術積累深厚，產品可靠性高，品牌認可度強，在高端市場和高規格應用領域占據主導地位。
●國內品牌優勢：性價比高，服務響應快，交貨周期短，在通用繼電器市場和后裝市場份額逐步提升。
●選擇建議：對于安全關鍵應用和新車型項目，可優先考慮國際品牌；對于成本敏感型項目和后裝市場，國內品牌提供的解決方案已經能夠滿足大多數需求，且成本優勢明顯。
6 結語
汽車?yán)^電器作為車輛電氣系統的關鍵控制元件，其技術發展緊跟汽車電子化、智能化和電動化趨勢。選型時需綜合考慮電氣參數、環境適應性、安全認證和成本效益的平衡。隨著國產繼電器技術的持續進步，在多數應用場景中已能提供與國際品牌相媲美的可靠性能，同時具有明顯的成本與服務優勢。未來，隨著新能源汽車和智能駕駛技術的發展，高性能、智能化、長壽命的繼電器產品將成為市場主流。
