- 非常低的壓差電壓和寬輸入及輸出工作電壓范圍
- 能提供高達 600mA 的電流
- 可延長電池運行時間
- 采用6.25mm x 11.25mm x 3.42mm BGA 封裝
- 適用于航空電子、重型工業設備、電池組能量存儲和工廠自動化及機器人等

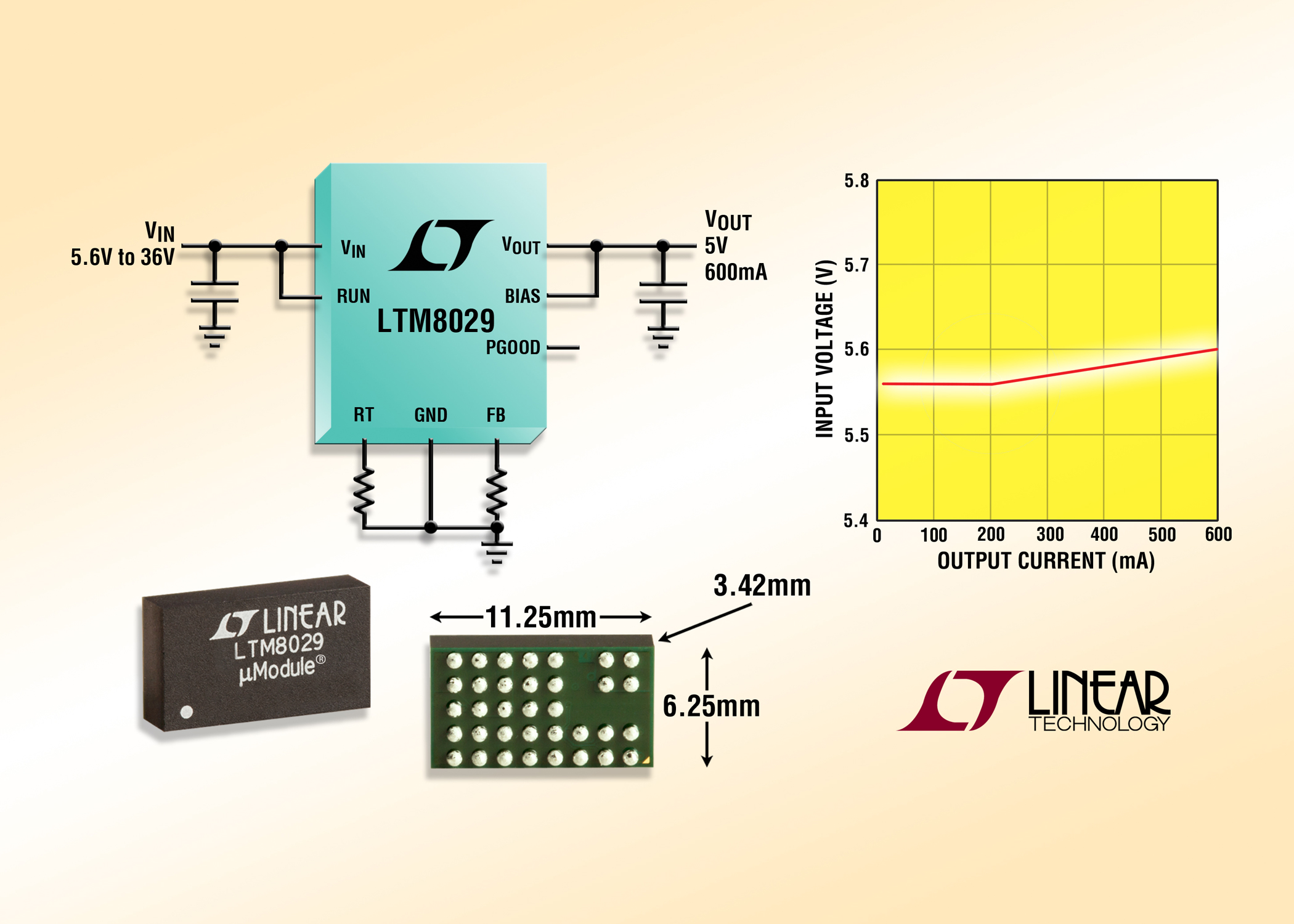

凌力爾特公司 (Linear Technology Corporation) 推出 5uA 靜態電流 DC/DC 降壓型微型模塊 (µModule®) 穩壓器 LTM8029，該器件具非常低的壓差電壓和寬輸入及輸出工作電壓范圍。LTM8029 能提供高達 600mA 的電流，可延長電池運行時間，兩個關鍵特點是：(1) 在備用模式時消耗 5µA 靜態電流，在停機模式時僅消耗 0.9uA 電流，因此引起的電池放電電流非常?。?2) 以非常低的 0.6V 壓差 (在 600mA 時) 轉換，隨著電池的工作電壓降至接近輸出電壓值，允許更長的工作時間。此外，4.5V 至 36V (最大 40V) 的寬輸入工作電壓范圍和 1.2V 至 18V 的寬輸出工作電壓范圍使 LTM8029 能用在諸如航空電子、重型工業設備、電池組能量存儲和工廠自動化及機器人等應用中。
LTM8029 在小型 6.25mm x 11.25mm x 3.42mm BGA 封裝中含有電感器、電源開關、DC/DC 控制器和其他電路。從 5VIN、12VIN 和 24VIN 至 3.3VOUT/600mA 工作時，效率分別為 84%、79% 和 75%。當以 600mA 滿電流從 36VIN 轉換到 3.3VOUT 時，節溫上升最小，僅為 17°C。LTM8029 具 200kHz 至 2.2MHz 的可調開關頻率，對必須保持開關噪聲在一定限度之內的應用是非常有用。除了正至正轉換，LTM8029 還可用來調節負輸出電壓。千片批購價為每片 6.60 美元。
性能概要：LTM8029
• 寬輸入電壓范圍：4.5VIN 至 36VIN (最大40V)
• 寬輸出范圍：1.2V 至 18V
• 在 12VIN 至 3.3VOUT 時，靜態電流為 5µA
• 600mA 輸出電流
• 卓越的壓差電壓：600mA 時為 0.6V
• 可調開關頻率：200kHz 至 2.2MHz
