【導讀】本篇文章用比較俏皮的語言對示波器使用中，一些比較不被人重視的問題進行了獨到的分析，也不失為一篇另類的思路開拓文章。希望大家在閱讀過本篇文章之后，能對示波器的使用有進一步的理解和認識。
在電子電路設計中，經常能遇到要使用示波器進行測量的情況，示波器在電路中擁有比較重要的地位，很多情況下都需要示波器來對電路中的一些參數進行測量，并進行相應的調整。示波器甚至可以對電磁干擾進行測量，各路達人也是使用示波器完成了各種各樣的功能，那么這樣來看示波器似乎無所不能，那么示波器究竟有沒有這么神奇呢?
示波器在電子測量?jī)x器發展史中是影響最大、用途最廣、生產品種最多的儀器，配上適當?shù)姆请娏繐Q能器后能測量和顯示幾乎一切物理量和動態過程。總之凡可以變?yōu)殡娦?yīng)的周期性物理過程都可以用示波器進行觀測。
示波器的顯著優點
非常直觀，能將波形直接顯示在熒光屏上，還可用照相方法取得永久性記錄。量程大，可測量從高靈敏示波器的數微伏至高壓示波器的數萬伏的信號。輸入阻抗高，對被測系統影響極小。反應迅速，電子束惰性極小，能顯示納秒級的快速過程。多信道，能在同一熒光屏上同時顯示幾個過程，便于觀察、比較、測量和分析。耐過載能力強，能在惡劣環境下工作。
對示波器萬能性認識現狀
一方面示波器的生產商針對示波器在測試非線性負載電壓特性出現的種種問題，在不斷改善示波器的測試性能，另一方面電氣工程師在使用示波器顯示開關電源的波形時面臨許多的問題。如波形的分辨率極低，噪聲信號、諧波很嚴重、波形再現性不好，卻不知道問題的癥結在那里。
示波器在什么電路結構測試會出現“無能為力“的情況？

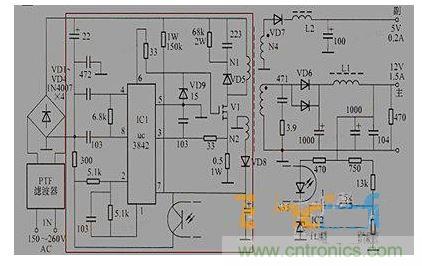

當示波器介入以下開關電源電路的紅色方框區域進行采樣時。
圖1
下面是幾條關于示波器的幾條真相，大家快來看看自己究竟知不知道吧。
你看到的永遠是片段而非全部。無論是模擬的還是數字的示波器。
老帶花鏡論是非。示波器本身有帶寬限制外，外配探頭還有一道鏡子，有時，這道鏡子還很花，濾去了許多高頻細節?？蛇€理直氣壯的覺得顯示很清晰，卻沒了高頻蹤跡的照片。說那貨沒“來”過。
沒事老愛嚇站隊。俗話說，不怕投錯胎就怕站錯對。比如;豬豬本來都是被宰了吃肉肉的。可要是豬豬站在種豬行列哪?不僅不用擔心挨刀，還能每天美食。示波器也是如此，沒事老愛用根地線接探頭和大地，以示自己堅定和剛直不阿。老搞的不明就里的工程師把它搞的亂放炮(地線夾到非地線上)，甚至粉身碎骨。
