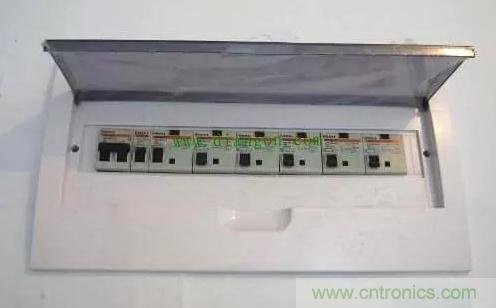

家庭配電箱中開關的配置方法
發布時間:2019-05-17 責任編輯:xueqi
【導讀】家庭配電箱中的開關如何來進行配置呢?首先要確定家庭配電箱的數量,另外,還要確定功能,電流,極數。
確定數量
家庭配電箱的數量應該是1(主開關)+2(1~2個照明回路)+a(房間回路)+b(大功率回路)。
照明回路數量,由房間面積大小決定。面積越大,燈具數量就越多,相應的回路數量也就應該增加——建筑面積超過140㎡,使用兩個照明回路,否則就用一個。
a房間插座回路數量,由房間數量決定,理論值是每個房間一個回路。但是特別小的房間可以不算,比如陽臺、小餐廳等——廚房、衛生間無論多小,都必須算做一個房間。
b大功率插座回路數量,由大功率電器數量決定。每一個空調柜機、電熱水器或其它額定功率超過2500W的電器,獨立使用一個回路。每兩個空調掛機,共同使用一個回路。

確定功能
家庭中使用的斷路器,只有三種功能:1.普通斷路器(過載保護、短路保護);2.漏電斷路器(過載保護、短路保護、漏電保護);3.過欠壓脫扣器(過載保護、短路保護、過欠壓保護)。
主開關建議使用過欠壓脫扣器(可以不加);照明回路使用普通斷路器;插座回路,無論是普通房間插座,還是大功率插座,一律使用漏電斷路器。
確定電流
主開關電流為32A~63A,且主開關必須大于任意一個支路斷路器的電流——常見32A和40A。
照明回路的電流應為16A~20A——常見16A。
普通房間插座回路斷路器電流為16A~20A——常見20A。
大功率插座回路斷路器電流為20A~32A——常見25A。
確定極數
根據電流,我們可以進一步知道斷路器的極數:斷路器的額定電流大于25A時,選擇2P斷路器;否則就選擇1P斷路器或1P+N斷路器。
照明回路比較特殊,1P空開(無任何附件)上是無法接零線的。所以如果照明回路使用1P,需要配合零排使用——或者直接使用1P+N空開。
