1 背板連接器的定義與工作原理

1.1 定義

背板連接器是一種用于連接多塊子卡（子板）到背板的高密度互連元件，背板作為系統的骨干網絡，為各功能子卡（如處理器、存儲、I/O卡）提供穩定的電源、接地和高速信號傳輸路徑。其核心使命是在復雜且擁擠的系統架構中，保障數據的高速、無損流動。

1.2 工作原理

背板連接器通過精密的阻抗匹配和屏蔽設計來維持信號完整性。其工作原理核心在于：

• 差分信號傳輸：利用成對的信號引腳（差分對）傳輸方向相反的信號，能有效抑制共模噪聲，提升抗干擾能力。

• 屏蔽保護：通過C形屏蔽罩或360度全包圍屏蔽結構，將每個差分對相互隔離，最大限度地降低串?dāng)_和電磁干擾（EMI)。

• 信號路徑優化：通過優化引腳布局和介電材料，控制阻抗連續性（如85Ω或100Ω），減少信號反射和衰減，從而支持更高的數據速率。

2 基本特性與核心優勢

2.1 基本特性

一款高性能背板連接器的特性主要體現在電氣、機械和環境三個方面：

• 電氣性能：包括支持25 Gbps至56 Gbps甚至112 Gbps的數據傳輸速率，低插入損耗，高回波損耗，以及穩定的接觸電阻（通?！?0 mΩ）和額定電流（如1.5A/觸點）。

• 機械性能：具備高插拔耐久性（≥500次插拔），可靠的鎖定機制（如推拉式鎖緊），以及優異的抗振動和沖擊能力，以適應嚴苛環境。

• 環境適應性：擁有寬廣的工作溫度范圍（如-55°C至+125°C），并能通過鹽霧、濕熱等環境可靠性測試。

2.2 核心優勢

相較于普通連接器，背板連接器的優勢在于：

• 超高帶寬：滿足數據中心和通信設備對Tbps級別總帶寬的需求。

• 高密度集成：在有限空間內集成大量觸點，支持系統小型化。

• 卓越的可靠性：設計上能夠應對振動、溫度波動等挑戰，確保系統長期穩定運行。

• 靈活的架構支持：可支持星形、網狀等多種背板架構，提供設計靈活性。

3 應用領域

背板連接器是高端電子設備不可或缺的組成部分，其主要應用領域包括：

• 數據中心與網絡通信：在交換機、路由器、服務器以及光傳輸設備中實現高速數據交換，是云計算基礎設施的基石。預計到2025年，數據中心將占據高速背板連接器42%的市場需求。

• 電信設備：5G基站（包括BBU和核心網設備）是其重要應用場景，單站所需連接器數量較4G時代顯著增長。

• 汽車電子：隨著自動駕駛級別提升，車載計算平臺、傳感器融合系統對高速車規級背板連接器的需求快速增長，特別是在L4級車型中。

• 工業與軍事航空：在工業自動化控制、軍事裝備、航空電子系統（如雷達、飛控）中，要求連接器具備極高的抗沖擊、抗振動和環境耐受能力。

4 成本分析與選型要則

4.1 成本深度分析

背板連接器的成本受多重因素影響，呈現出較大的價格區間和成長性。

• 技術迭代驅動價格提升：傳輸速率是成本的關鍵決定因素。例如，112Gbps產品的單價顯著高于56Gbps產品，而預研中的224Gbps產品單價預計可達56Gbps產品的2倍以上。

• 具體應用場景的價值量：在AI算力集群中，背板連接器的價值量非常可觀。例如，在華為昇騰服務器中，高速背板線模組2025年預計市場空間達72億元；在英偉達GB200 AI服務器機柜中，高速互連方案的單機柜價值量可達數十萬人民幣級別。

• 材料與認證成本：高性能介質材料（如低損耗LCP）和貴金屬電鍍（如金）推高成本。此外，通過汽車電子（IATF 16949）、航空航天（AS9100）等行業認證也增加了額外成本。

4.2 核心選型要則

選型是平衡技術、成本與供應鏈的藝術，以下是要則的精髓：

• 速率與帶寬先行：選擇的連接器帶寬應高于系統當前需求，并預留20%-30%的余量，以備未來升級。PCIe、以太網等標準的下一個代際是重要的參考坐標。

• 信號完整性為核心：必須關注連接器的阻抗匹配、插入損耗、回波損耗和串?dāng)_等SI性能參數，并要求供應商提供S參數模型以進行系統仿真。

• 機械與環境適應性：明確設備的堆疊高度、插拔次數、鎖定方式（如是否支持盲插）以及工作環境的溫度、濕度和防護等級（如IP等級）。

• 供應鏈與成本權衡：評估供應商的交付周期、產能穩定性和本地支持能力。在滿足性能的前提下，考慮采用高性價比的國產替代方案以優化成本結構。

5 主要IC原廠品牌與國際國內對比

5.1 頭部原廠概覽

• 國際品牌：

• TE Connectivity (泰科)：行業領導者，產品線覆蓋極廣，從標準的背板連接器到支持56Gbps的超高速解決方案，在可靠性方面享有盛譽。

• Amphenol (安費諾)：以技術領先著稱，在高速、高密度背板連接器領域擁有強大的技術實力和專利布局，是高端市場的主要玩家。

• Molex (莫仕)：其Impulse背板連接器系統等產品目標數據傳輸率高達56Gbps或112Gbps，在信號完整性設計方面有深厚積累。

• 國內品牌：

• 立訊精密：國內連接器龍頭，通過并購與自主研發，在通信、汽車等領域快速拓展，已切入國際主流客戶供應鏈。

• 中航光電：在軍工、航空航天領域根基深厚，產品具備高可靠性和環境適應性，并逐步向高端工業等領域滲透。

• 華豐科技：在國產替代浪潮中表現突出，其112Gbps高速背板連接器已實現小批量生產，并深度參與國內AI服務器（如華為昇騰）供應鏈。

5.2 國際與國內原廠對比分析

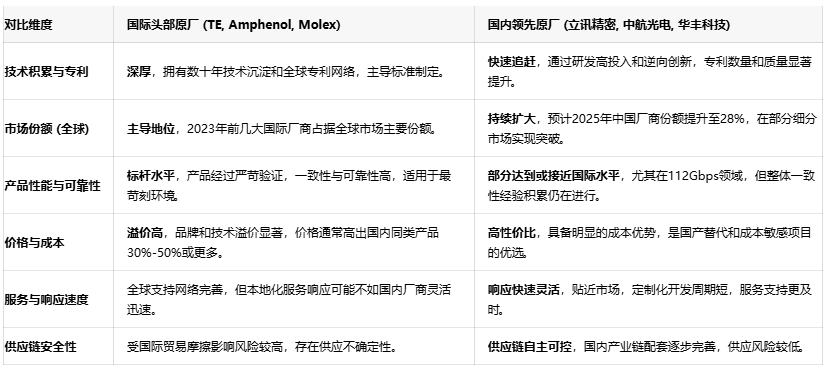

以下表格從多個維度對比了國際與國內主流背板連接器原廠：

6 結語

背板連接器的選型是一場貫穿產品生命周期的前瞻性決策。在AI與算力爆發的時代，緊跟112G/224G PAM4技術浪潮，深入理解信號完整性，并在國際品牌的技術領先性與國內品牌的成本優勢及供應鏈安全間做出平衡，將是工程師構筑未來高速系統競爭優勢的基石。
