【導讀】光纖連接器作為光網絡的基礎元件，在電信、數據中心、工業控制和醫療設備等領域發揮著至關重要的作用。它通過精準對接兩根光纖的纖芯，使光信號能夠以最低損耗實現傳輸，構成了現代信息社會的“血管連接點”。

光纖連接器作為光網絡的基礎元件，在電信、數據中心、工業控制和醫療設備等領域發揮著至關重要的作用。它通過精準對接兩根光纖的纖芯，使光信號能夠以最低損耗實現傳輸，構成了現代信息社會的“血管連接點”。

一、光纖連接器的定義與分類

光纖連接器，又稱光纖活接頭，是用于連接兩根光纖或光纜形成連續光通路的可重復使用的無源器件。它在光纖傳輸線路、光纖配線架和光纖測試儀器儀表中已有廣泛應用，是使用數量最多的光無源器件。

根據結構原理，光纖連接器主要可分為三類：機械接續型（分為直通型和預埋型）和熱熔型。

按接口類型則可分為FC、SC、ST、PC、UPC和APC等，其中APC連接器采用8°傾斜端面設計，可有效減少回波反射。

光纖旋轉連接器則是一類特殊連接器，用于解決相對旋轉部件間光信號的傳輸問題。

二、工作原理與耦合機制

光纖連接器的基本工作原理是通過精密的機械結構實現對中，使兩根光纖的纖芯在軸向、橫向和角度上實現最佳匹配，從而最大化光能量的傳輸效率。

關鍵耦合要素包括：

• 橫向偏移：兩根光纖軸心的橫向位移會導致明顯的損耗

• 端面間隙：光纖端面間的空隙會引起菲涅爾反射損耗

• 軸向傾角：光纖軸線間的角度偏差會增加連接損耗

• 纖芯失配：纖芯尺寸、數值孔徑等參數差異會導致固有損耗

預埋型光纖連接器在工廠將一段裸纖預先置入陶瓷插芯內并研磨加工，現場安裝時只需將切割好的光纖插入并與預埋光纖在填充匹配液的V型槽內對接，大幅降低了對現場操作人員技能的要求。

三、基本特性與性能參數

光纖連接器的性能主要由以下參數衡量：

• 插入損耗：一般要求≤0.3dB，衡量連接器引起的光功率衰減

• 回波損耗：通常≥50dB，表征反射光功率的強度

• 重復性：多次插拔后性能穩定性（重復插拔10次后，回波損耗變量<5dB）

• 環境適應性：在高溫（85℃）、低溫（-40℃）和濕熱環境下性能變化應≤0.3dB

• 機械耐久性：重復插拔500次后，回波損耗變量應小于5dB

• 抗拉強度：50N拉力下維持10分鐘，損耗變化≤0.3dB

四、光纖連接器的優勢特點

與電連接器相比，光纖連接器具有多項顯著優勢：

1. 帶寬優勢：傳輸帶寬遠大于電連接器，支持更高的數據速率

2. 抗干擾性：使用光信號傳輸，不受電磁干擾影響

3. 安全性：無電磁泄漏，保密性好

4. 壽命長：無接觸傳輸，無磨損，壽命可達500萬轉（對于光纖旋轉連接器）

5. 安全性高：無火花，適用于易燃易爆環境

6. 體積?。焊呙芏冗B接，節省空間

五、應用領域全景圖

光纖連接器的應用已滲透到各個領域：

• 通信網絡：FTTH接入、光纖配線箱、光信息面板

• 工業控制：工業傳感器、工業機器人、物料輸送系統

• 軍事航空：雷達系統、艦艇系統、火控系統、無人機

• 醫療設備：醫療CT、激光傳輸

• 能源領域：風力發電、石油平臺

• 科研儀器：光譜儀、激光加工、電力檢測傳感

六、成本分析與選型要?jiǎng)t

（1）成本構成分析

光纖連接器的成本跨度較大，從普通的幾十元到特殊應用的數百元不等。

影響成本的主要因素包括：

• 結構類型：預埋型因含預研磨光纖，成本高于直通型

• 材料品質：陶瓷插針、不銹鋼外殼等材料質量影響成本和壽命

• 精度要求：高精度、低損耗產品需要更嚴苛工藝，成本更高

• 應用環境：軍用、醫療等特殊環境需額外認證和設計，增加成本

（2）元器件選型要?jiǎng)t

選型時需綜合考慮以下因素：

1. 性能要求：根據系統對損耗、回波反射的要求確定連接器類型（PC、UPC或APC）

2. 應用環境：惡劣環境需選擇高防護等級、耐溫范圍寬的產品（溫度范圍-40℃~+85℃）

3. 安裝條件：預埋型對操作人員要求低，適合現場安裝；直通型依賴操作人員技能

4. 密度要求：高密度應用選擇小型化連接器（如外徑小于6.0mm的小型化光纖旋轉連接器）

5. 成本預算：平衡初期投資與長期維護成本，預埋型初期成本高但可靠性好

6. 標準化：優先選擇行業標準接口，確?；Q性和后續維護便利

七、主要IC原廠品牌對比

1. 國際品牌

2.


• Amphenol：在航空航天和軍事領域的高可靠性產品見長

• TE Connectivity：在汽車與工業領域優勢顯著

• Molex：消費電子領域領先，提供多種光電解決方案

• Corning：光纖領域技術領先，提供全方位光纖解決方案

• Huber+Suhner：高品質通信組件供應商，產品性能穩定

2. 國內品牌

• 中國光纖：國內光纖連接器主要制造商之一

• 洛陽浩普光纖制造：專業光纖器件制造商

• 青島光盈光電技術：光電技術產品研發與制造

• 天邑股份：通信設備供應商，產品涵蓋光纖連接器件

• 立訊精密：消費電子連接器龍頭，拓展汽車電子領域

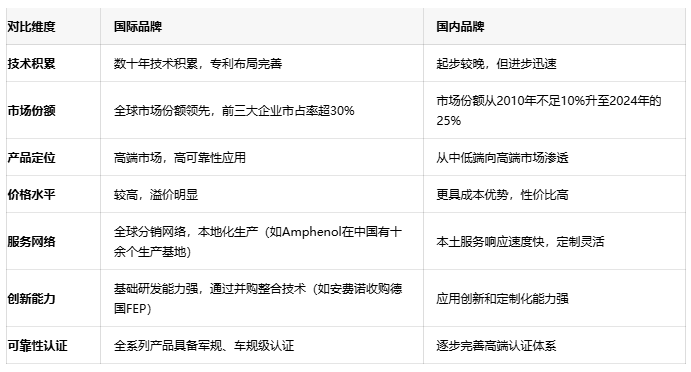

3. 國際與國內品牌對比表

八、選型要?jiǎng)t與成本平衡策略

在光纖連接器選型過程中，需綜合考慮技術因素與成本效益：

1. 匹配應用場景：電信骨干網等高要求場景優選APC連接器；臨時搶修可考慮直通型連接器

2. 平衡性能與成本：不盲目追求高性能，F(xiàn)TTH接入鏈路室內節點使用預埋型連接器即可滿足需求（插入損耗≤0.3dB）

3. 考慮總擁有成本：包括安裝成本、維護成本和潛在故障損失，預埋型連接器雖然單價高但安裝成功率高

4. 評估供應商穩定性：優先選擇產品線完整、技術支援能力強的供應商

5. 關注標準化趨勢：選擇符合行業標準的接口類型，避免后續兼容性問題

結語

光纖連接器作為光通信網絡的關鍵節點，其技術選型直接影響系統性能與穩定性。在國產化替代加速的背景下，合理平衡技術指標、可靠性要求與成本因素，根據不同應用場景選擇最適合的連接器解決方案，是構建高效、可靠光纖網絡的基礎。隨著5G、物聯網和工業互聯網的發展，光纖連接器將繼續向高性能、小型化、低成本方向演進。
