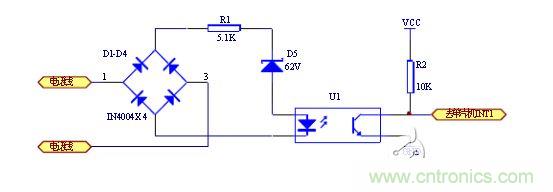

振鈴檢測電路如圖所示，圖中二極管有2種作用：



（1）將不確定的線路供電正負變?yōu)楣潭ǖ恼?fù)輸出；



（2）將交流的振鈴信號變?yōu)槊}動直流以供檢測。



當沒有振鈴信號時，線路上的供電電壓為48V（部分交換機為60V），經四個二極管構成的全橋整流后，不足以使62V穩壓管導通，振鈴信號輸出端電壓接近0V，當振鈴信號到來時，線路上的90V交流振鈴信號經全橋整流變換后90V的脈動直流電，其峰值足以擊穿耐壓值為62V穩壓管，經電阻R1給U1提供電壓，從光電耦合器輸出的波形是 時通時斷的方波方波信號，可以直接輸出至單片機的中斷輸入口， CPU可以根據振鈴信號光電轉換后的高低電平檢測有無振鈴。

電路中光電耦合U1隔離了振鈴信號和單片機的直接連接，光電耦合器以光電轉換原理傳輸信息，它不僅使信息發出端（一次側）與信息接收并輸出端（二次側）是絕緣的，從而對地電位差干擾有很強的抑制能力，而且有很強的抑制電磁干擾能力。保護單片機也提高了穩定性。
