通過時鐘電路進入ADC的任何噪聲都可能直接進入輸出。ADC中涉及該電路的噪聲機制可以被認為是混頻器。在查看噪聲時以這種方式考慮此輸入確實可以正確看待事物。通過時鐘輸入進入ADC的噪聲頻率將被混入模擬輸入信號，并顯示在轉換器輸出端的FFT中。
與時鐘電路和相關物理布局相關的幾點需要注意。首先，最好將時鐘驅動器放置在ADC附近，以保持布線盡可能短。時鐘信號傳播的距離越短，拾取系統中可能存在的任何錯誤噪聲的可能性就越小。盡管大多數ADC時鐘都是差分的，并且提供抗共模噪聲的能力，但并沒有完全的抗擾度。一種選擇是在ADC的時鐘頻率處添加一個中心頻率的帶通濾波器，如下圖所示。

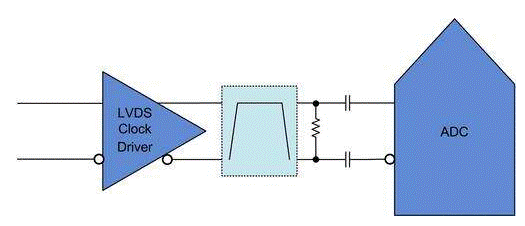

圖1.典型ADC LVDS時鐘電路（濾波器可選）。
該濾波器應放置在靠近ADC的位置，以消除可能耦合到系統中時鐘信號的任何噪聲。最好將濾波器放置在靠近ADC的位置，因為將濾波器放置在靠近時鐘驅動器的位置，會使噪聲在濾波器之后耦合到時鐘信號上，并進入ADC。
不僅要注意時鐘驅動器和ADC的放置和布線，而且考慮時鐘驅動器本身也很重要。利用良好的布局和路由技術，并選擇性地濾波時鐘信號有助于減少外部噪聲源，但不要忘記考慮時鐘源本身。選擇具有低相位噪聲的時鐘驅動器非常重要。但是，您也可以根據自己的喜好關注抖動。
