【導讀】在這種情況下，放大器1的輸出阻抗和放大器2的輸入阻抗與線路的特性阻抗不匹配。由于波反射，部分 RF 能量無法傳遞至放大器 2 的輸入。
在本系列的上一篇文章中，我們了解失配損耗對級聯(lián)放大器增益的影響（圖 1）。

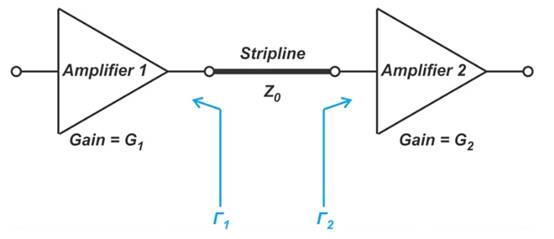

圖 1. 顯示通過帶狀線連接的兩個放大器的示例圖。
在這種情況下，放大器1的輸出阻抗和放大器2的輸入阻抗與線路的特性阻抗不匹配。由于波反射，部分 RF 能量無法傳遞至放大器 2 的輸入。功率損耗如公式 1 所示：
ML=20log(1±|Γ1||Γ2|) 等式 1?！?br style="padding: 0px; margin: 0px auto;"/>
上式對應于傳輸線無損（增益為 1 或 0 dB）的情況。然而，實際上，該線路表現(xiàn)出一定的衰減。
考慮線路衰減
我們假設線路電壓衰減的幅度為 A c，其中 A c 是線性項而不是分貝，并且其值小于 1。圖 2 說明了沿正向 (a 1 ) 傳播的電壓波如何受到線路衰減的影響。

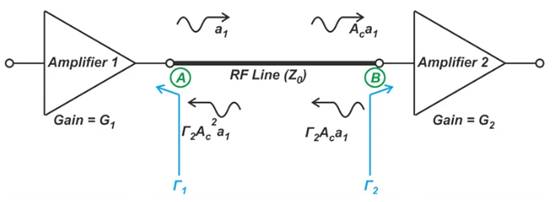

圖 2. 該圖顯示了向前傳播的電壓波如何受到線路衰減的影響。
