【導讀】要想確保集成電路的可靠性，有必要了解封裝的熱特性。要將器件結溫保持在允許的最大限值以下，集成電路必須能夠通過封裝有效散熱。集成電路封裝熱仿真有助于預測結溫和封裝熱阻，從而幫助優化熱性能以滿足特定要求。

本文要點

• 要想準確預測集成電路封裝的結溫和熱阻，進而優化散熱性能，仿真的作用舉足輕重。

• 準確的材料屬性、全面的邊界條件設置、真實的氣流建模、時域分析以及實證數據驗證是成功進行集成電路封裝熱仿真的關鍵。

• 要實現高效傳熱，必須了解并管理集成電路封裝的熱阻 ΘJA、ΘJC 和 ΘJB。




要想確保集成電路的可靠性，有必要了解封裝的熱特性。要將器件結溫保持在允許的最大限值以下，集成電路必須能夠通過封裝有效散熱。集成電路封裝熱仿真有助于預測結溫和封裝熱阻，從而幫助優化熱性能以滿足特定要求。

集成電路封裝熱仿真要點

準確的材料屬性

確保仿真中使用的材料熱特性準確無誤，并隨溫度變化而變化。

全面的邊界條件設置

設置的邊界條件要盡量接近真實世界場景，以獲得更準確的仿真結果。

納入實際氣流模式

在風冷系統中，要對實際氣流模式進行建模，而不是假設理想條件。

動態系統的時域分析

進行時域熱分析，了解隨時間變化的熱響應，尤其是在動態系統中。

實證數據驗證

盡可能利用物理原型的實證數據來驗證仿真結果。

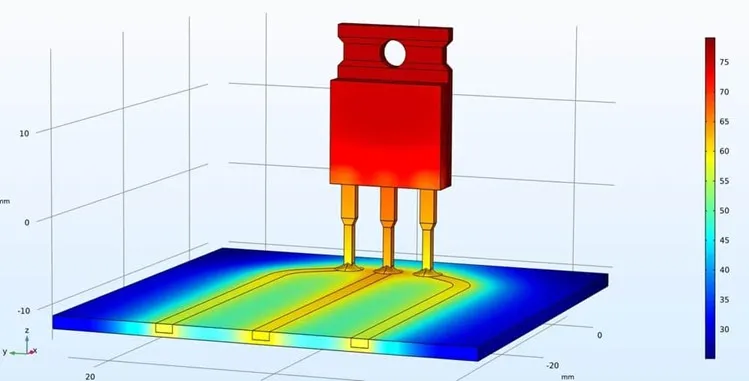

集成電路封裝晶體管熱仿真

集成電路封裝熱仿真流程的步驟（示例）

創建三維模型

包括裸片、基板、鍵合線、封裝材料和封裝主體，以及任何外部引腳、金屬片或其他必要的散熱器。

仿真時應重點關注的器件

1.裸片

大多數集成電路封裝中的熱源是裸片，裸片的材料屬性和發熱特性是仿真的核心

2.鍵合線

鍵合線經常被忽視，但它對封裝內的熱分布有重大影響

3.封裝模塑

封裝模塑起到絕緣體的作用，材料的熱特性和厚度對散熱有重要影響

4.引線和焊點

引線和焊點是熱量傳遞到 PCB 的次要途徑，會影響整體熱性能

熱阻

半導體中的熱量管理幾乎與熱阻（通常以“θ”表示）直接相關，熱阻是描述材料傳熱特性的關鍵指標。集成電路 (IC) 封裝的熱阻用于量化將 IC 產生的熱量傳遞到電路板或周圍環境的能力。給定兩個不同點的溫度后，只需根據熱阻值就能精確確定這兩個點之間的熱流量。

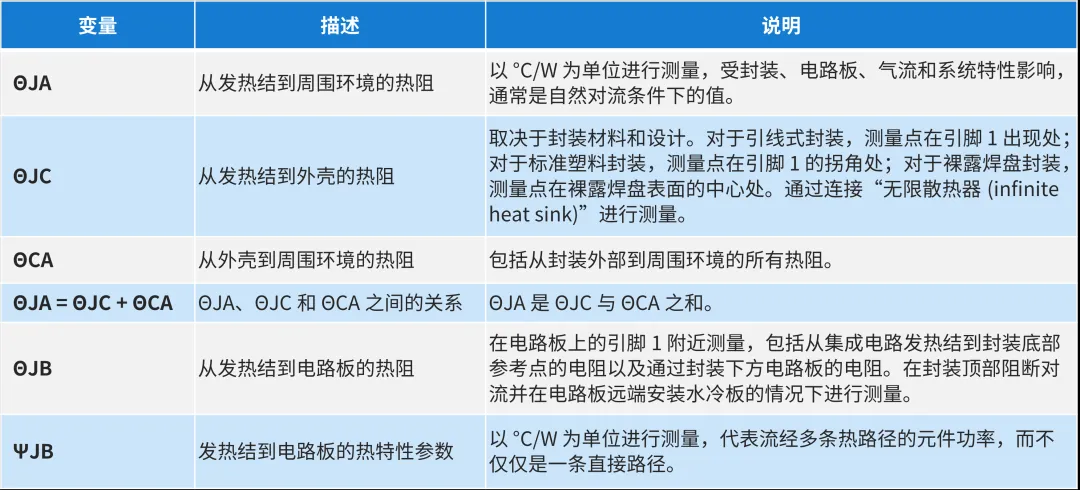

集成電路封裝熱阻變量分析——

為了滿足各種集成電路封裝熱仿真需求，Cadence  Celsius Thermal Solver 為集成電路封裝熱仿真提供了全面的解決方案。它采用經過生產驗證的大規模并行架構，可在不影響準確度的情況下提供比傳統解決方案更快的性能。

文章來源：Cadence楷登PCB及封裝資源中心
