高性能≠高成本:低成本儀表放大器的共模擴展設計

發布時間:2025-05-25 責任編輯:lina

【導讀】儀表放大器因其高共模抑制比(CMRR)、高輸入阻抗和低噪聲特性,被廣泛用于傳感器信號調理、醫療設備和工業控制等領域。然而,傳統In-Amp(如AD620、INA128)通常采用單端輸出架構,輸入共模范圍(Vcm)受限于電源電壓,且成本較高(單價約3~10美元)。在需要處理 **微小差分信號(μV~mV級)** 且存在 大共模電壓(±10V以上) 的場景(如電橋傳感器、電機電流檢測),傳統方案往往無法滿足需求。


引言

傳統儀表放大器的困境


儀表放大器(Instrumentation Amplifier, In-Amp)因其高共模抑制比(CMRR)、高輸入阻抗和低噪聲特性,被廣泛用于傳感器信號調理、醫療設備和工業控制等領域。然而,傳統In-Amp(如AD620、INA128)通常采用單端輸出架構,輸入共模范圍(Vcm)受限于電源電壓,且成本較高(單價約3~10美元)。在需要處理 **微小差分信號(μV~mV級)** 且存在 大共模電壓(±10V以上) 的場景(如電橋傳感器、電機電流檢測),傳統方案往往無法滿足需求。


高性能≠高成本:低成本儀表放大器的共模擴展設計


本文將提出三種低成本改造方案,通過 單端轉差分電路 和 共模范圍擴展設計 ,利用通用運放(Op-Amp)或低成本In-AMp實現高性能信號調理,并對比各方案的成本與性能邊界。


方案一:基于通用運放的差分輸出儀表放大器

電路架構與原理

通過三級運放組合構建差分輸出,核心設計如下:

1. 輸入級:兩級同相放大器(U1、U2)提供高輸入阻抗與共模抑制;

2. 輸出級:差分放大器(U3)將單端信號轉換為差分輸出,并抑制共模噪聲。



*電路示例:使用OP07運放構建差分輸出In-Amp,總成本<$1.5*

關鍵設計參數

● 增益公式:


高性能≠高成本:低成本儀表放大器的共模擴展設計


● 共模范圍擴展:


輸入級運放采用軌到軌輸入(如MCP6002),可將共模范圍擴展至(V- + 0.1V)~(V+ - 0.1V)。


性能實測(以電橋傳感器為例)


高性能≠高成本:低成本儀表放大器的共模擴展設計


方案二:低成本In-Amp+單端轉差分電路


電路設計

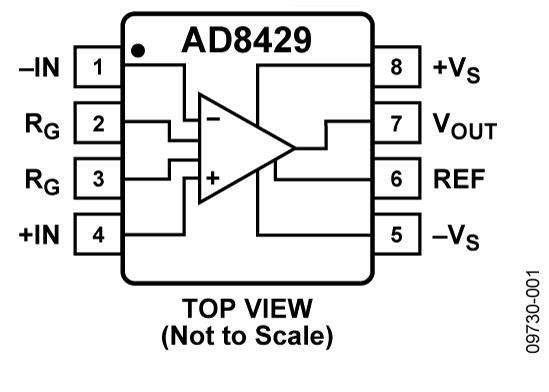

選擇低成本In-Amp(如AD8429,單價$1.8)作為前置放大器,后接差分驅動器(如DRV134)實現單端轉差分輸出。


高性能≠高成本:低成本儀表放大器的共模擴展設計


優勢與局限

● 優勢:

          ●AD8429支持±18V輸入共模電壓,CMRR≥100dB;

          ●DRV134提供±10V差分輸出,帶寬達200kHz。

● 局限:

      ●總成本較高(約$4.5),但比傳統方案(如AD620+AD8476)低40%。


工業應用案例


某電機電流檢測模塊中,采用AD8429+DRV134方案處理±15V共模電壓下的10mV分流器信號,實測噪聲密度≤10nV/√Hz,滿足0.1%精度要求。


方案三:集成差分輸出的低成本In-Amp


器件選型與特性


選擇內置差分輸出的新型In-Amp(如TI INA823,單價$2.5),其特性包括:

● 輸入共模范圍:-Vs + 0.1V ~ +Vs - 0.1V;

● 差分輸出擺幅:±12V(±15V供電);

● CMRR:110dB(典型值)。


電路簡化設計


高性能≠高成本:低成本儀表放大器的共模擴展設計

INA823應用電路圖

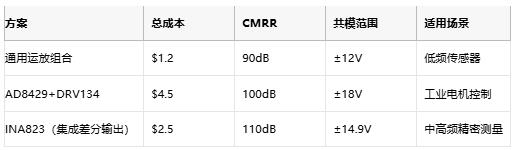

成本與性能對比


高性能≠高成本:低成本儀表放大器的共模擴展設計


設計要點與實戰建議


1. 共模范圍擴展技巧:

          ●輸入級采用軌到軌運放(如TLC2272);

          ●添加共模反饋電路(CMFB),動態調整輸入偏置。


2. 噪聲抑制策略:

          ●輸入級并聯低通濾波器(截止頻率<1kHz);

          ●使用金屬膜電阻(溫漂≤50ppm/℃)降低熱噪聲。


3. PCB布局優化:

          ●差分走線等長對稱,間距≥3倍線寬;

          ●電源退耦電容(0.1μF+10μF)貼近芯片引腳。


結語:低成本≠低性能


低成本儀表放大器的設計證明,通過電路架構創新與器件選型優化,高性能與大共模信號處理能力并非高成本方案的專屬領域。通用運放組合方案以不足2美元的成本實現±12V共模范圍,為低頻傳感器場景提供經濟選擇;集成差分輸出的INA823則以均衡性價比覆蓋中高頻精密測量需求;而在工業級超寬共模場景中,AD8429與差分驅動器的組合展現出可靠的抗干擾能力。隨著國產芯片廠商在模擬信號鏈領域的技術突破,低成本高性能儀表放大器將加速滲透至智能傳感、物聯網設備等新興領域,推動高精度信號調理技術的普惠化發展。
(數據來源:ADI)
