【導讀】惡劣天氣保護不是夢！Molex MX150L™工業密封連接器系統，可提供極好的惡劣天氣保護功能。預裝配的可沉入水中的連接器超越IP67要求，且符合UL 1977標準。另外，MX150L連接器外殼和TPA元件是以單件形式預先裝配和付運的，它們無需附加組件或勞動力，可讓Molex為其客戶提供更經濟的選擇。
Molex公司現在推出MX150L™工業密封連接器系統，該系統超越了密封連接器的IEC IP67防水要求，并且在各種流體的浸沒條件下進行了全面的測試，MX150L連接器支持低電平信號應用以及最高40.0A電源應用?？蛻艨蛇x擇線對線、線對面板和線對板配置，及廣泛的線材類型和絕緣厚度，實現最大的設計靈活性。該系統可用于商用車輛、航海設備和工業電源模塊和設備之嚴苛條件的堅固解決方案設計。

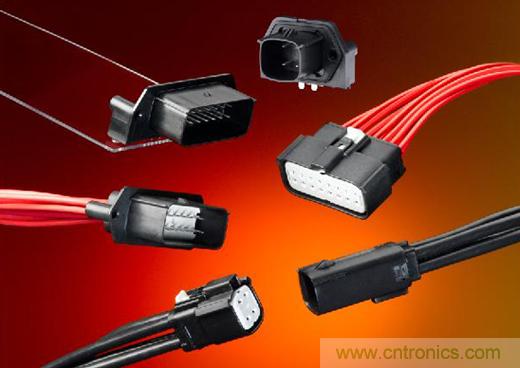

圖1：MOL153_Mx150L_family_Montage
Molex產品經理Chip Walsh表示：“電子控制單元和商用車輛應用處于嚴苛的環境中，這意味著內部電子裝置必需耐受灰塵、水和化學物質的污染，較大的溫度變化和高振動條件。MX150L是專門設計以應對這些嚴苛條件的創新高成本效益解決方案。”
MX150L連接器基于1.50 和2.50mm葉片型端子，這可省去采購、搬運和壓接各個線封，并且有助于降低勞動力成本。冰銅密封設計是具有各個線材開口和密封蓋的單一硅樹酯基密封，以便進行保護，安全保持并為連接器組件提供應力釋放。構成整體的端子位置保證(Terminal Position Assurance, TPA)提供了二級鎖定，將端子牢固定位。如果連接器鎖閂掉下，可選的連接器定位保證(Connector Position Assurance, CPA)可以防止意外斷開。完成應用非常簡單，壓接合適的端子，插入壓接端子并將TPA放置在最終鎖定位置，而無需附加組件。插入、抽取和插配操作的可聞?dòng)|覺滴答聲為可靠的插配、端子裝入和移開提供了便利，加工解決方案包括了用于大批量生產的FineAdjust™壓接工具，以及用于小批量生產和現場維修的手動工具。
Walsh補充道：“由于MX150L連接器外殼和TPA元件是以單件形式預先裝配和付運的，它們無需附加組件或勞動力。與業界其它端子相比，可讓Molex為其客戶提供更經濟的選擇。”
MX150L連接器超越了IP67要求，且符合UL 1977標準，它們并非對針對汽車應用：USCAR-2、USCAR-25、GMW3191、AK Testing、J2030、Volvo Technology要求和Toyota Connector Spec (TCS)等而設計。
