【導讀】限幅器是核心的信號與設備保護裝置，廣泛應用于音頻、電子電路、工業控制、數字信號處理及可再生能源等領域。其核心是設定安全閾值，對超限信號（電壓、電流、音頻電平等）進行鉗位、壓縮或衰減，既能防止設備因過載、擊穿等損壞，又能優化信號穩定性。本文從五大領域拆解其應用場景、機制與實例，結合類型特點對比，凸顯其在設備防護、系統穩控及信號優化中的價值，為技術應用與選型提供參考。
一、音頻領域：保護設備與優化音質
1.音響系統過載保護
場景：在舞臺演出、錄音棚或家庭音響中，當輸入音頻信號（如麥克風、樂器）突然激增時，可能導致功放、揚聲器過載損壞（如音圈燒毀）。
作用：設置限幅閾值（如-3dBFS），當信號超過閾值時自動壓縮，防止功率放大器輸出超過額定功率。
示例：DJ設備、演唱會主擴聲系統中，限幅器是保護昂貴揚聲器的必備環節。
2.音頻信號動態控制
場景：人聲錄音、樂器混音時，部分頻段（如高頻齒音、低頻鼓點）可能瞬間峰值過高，影響整體聽感。
作用：對特定頻段設置限幅，保留信號主體的同時抑制異常峰值（如使用多頻段限幅器）。
對比壓縮器：限幅器是壓縮比極高（通常>10:1）的壓縮器，響應速度更快，適合處理突發尖峰信號。
3.廣播與流媒體音頻標準化
場景：廣播電臺、音樂流媒體平臺需要確保音頻音量均勻，避免不同節目間音量忽大忽小。
作用：通過限幅器將音頻峰值統一限制在-16LUFS至-14LUFS（符合行業標準），提升聽覺舒適度。
二、電子電路：保護元件與穩定信號
1.模擬電路抗干擾與保護
場景：傳感器信號采集（如電壓、電流信號）時，外部干擾可能導致輸入電壓超過芯片允許范圍。
作用：使用二極管限幅電路（如雙向限幅），將輸入電壓鉗位在安全區間（如 - 0.7V~+3.3V），防止芯片被擊穿。
示例：電機控制電路中，反電動勢可能產生高壓，需用限幅器保護驅動芯片。
2.射頻（RF）通信系統
場景：無線通信設備（如手機、雷達）的射頻前端接收信號時，強干擾信號可能導致低噪聲放大器（LNA）飽和，影響靈敏度。
作用：在射頻鏈路中加入限幅器，當輸入功率超過閾值（如 - 10dBm）時快速衰減信號，保護后端電路。
常見類型：基于 PIN 二極管或場效應管（FET）的有源 / 無源限幅器。
三、自動化與工業控制：保障系統安全
1.電機驅動與運動控制
場景：工業機器人、數控機床的電機在啟動或急停時，電流或扭矩可能瞬間超過額定值，損壞機械結構或電機本身。
作用：通過限幅器限制電機的電流指令（如將最大電流設為額定值的 120%），避免過載跳閘或機械沖擊。
示例：伺服系統中，速度環和電流環通常配備軟件限幅功能。
2.過程控制與傳感器保護
場景：化工生產線中，壓力、溫度傳感器的輸出信號若超過控制器輸入范圍，可能導致誤動作或設備損壞。
作用：在PLC（可編程邏輯控制器）或DCS（分布式控制系統）中設置限幅模塊，將信號強制限制在安全區間（如4~20mA電流信號的上下限）。
四、數字信號處理（DSP）：防止溢出與優化動態范圍
1.數字音頻處理
場景：數字音頻工作站（DAW）中，多軌混音時總輸出電平可能超過0dBFS（數字滿幅），導致失真（如爆音）。
作用：在混音總線末端插入數字限幅器，將峰值限制在-0.1dBFS以內，確保數模轉換（DAC）前信號安全。
2.視頻信號處理
場景：高清視頻傳輸（如 HDMI、SDI）中，亮度信號（Y通道）若超過標準范圍（如0~100IRE），可能導致顯示設備過曝或色彩失真。
作用：通過限幅器將亮度和色度信號強制鉗位在標準范圍內，保證畫面正常顯示。
五、可再生能源與電力系統：穩定電壓與保護設備
1.太陽能/風能逆變器
場景：新能源發電時，輸入電壓（如光伏陣列）可能因光照強度、風速波動而劇烈變化，超出逆變器的輸入范圍。
作用：使用限幅電路將輸入電壓限制在逆變器的安全工作區間（如DC200~450V），避免過壓損壞IGBT等功率器件。
2.電池管理系統（BMS）
場景：鋰電池組在充電或放電時，單體電池電壓可能超過上限（如 4.3V）或低于下限（如 2.5V），影響壽命甚至引發安全隱患。
作用：BMS 通過軟件限幅實時監控電壓，當某節電池接近閾值時自動調整充放電電流，實現均衡管理。

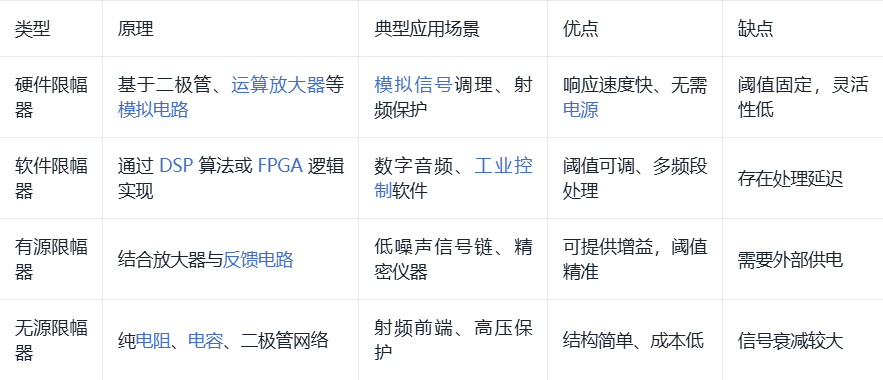

限幅器的類型與特點
六、何時需要限幅器？
當信號可能超過設備承受范圍時：如電壓、電流、功率的安全閾值。
當需要控制信號動態范圍時：如音頻防失真、視頻防過曝。
當需保護昂貴元件或保障系統安全時：如芯片、電機、傳感器的過載防護。
