攻克28G PAM4抖動難題!差分輸出VCXO如何重塑光通信時鐘架構

發布時間:2025-06-27 責任編輯:lina

【導讀】在400G/800G光模塊的56Gbaud PAM4調制系統中,時鐘抖動每增加0.1ps RMS,誤碼率將飆升300%。傳統單端CMOS時鐘源因共模噪聲干擾,難以滿足高速SerDes對相位穩定性的嚴苛需求。差分輸出VCXO(壓控晶體振蕩器)通過對稱差分信號(LVDS/HCSL) 實現共模噪聲抑制,結合±50ppm頻率微調能力,將相位抖動壓縮至0.7ps RMS以下,成為高速光通信系統的“精密心跳發生器”。


差分輸出VCXO定義與技術價值


在400G/800G光模塊的56Gbaud PAM4調制系統中,時鐘抖動每增加0.1ps RMS,誤碼率將飆升300%。傳統單端CMOS時鐘源因共模噪聲干擾,難以滿足高速SerDes對相位穩定性的嚴苛需求。差分輸出VCXO(壓控晶體振蕩器)通過對稱差分信號(LVDS/HCSL) 實現共模噪聲抑制,結合±50ppm頻率微調能力,將相位抖動壓縮至0.7ps RMS以下,成為高速光通信系統的“精密心跳發生器”。


攻克28G PAM4抖動難題!差分輸出VCXO如何重塑光通信時鐘架構

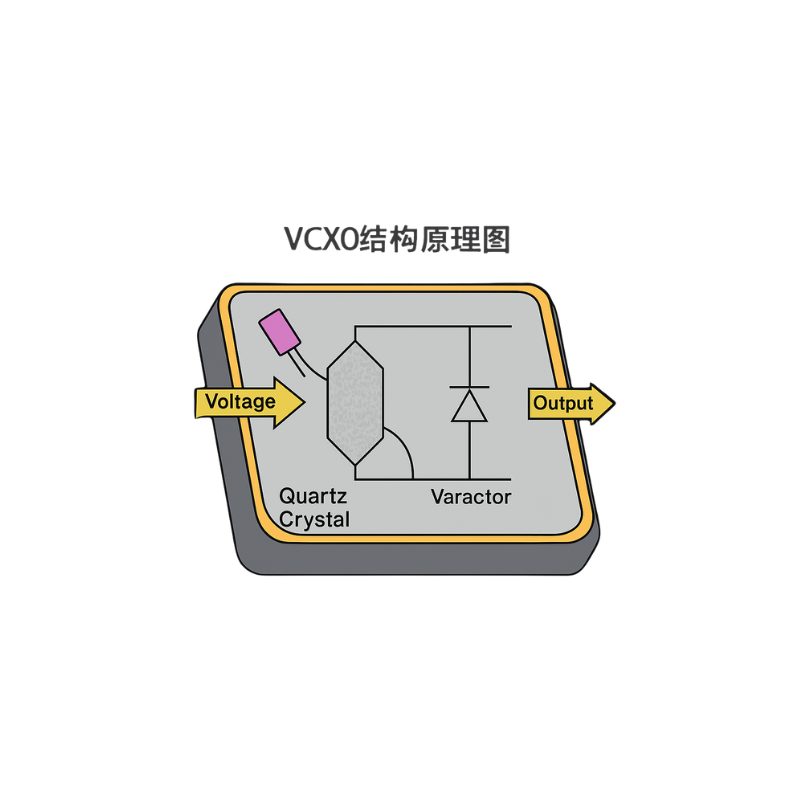

VCXO結果原理圖


差分架構的工程突破


1. 抗噪革命性設計

● 雙線抵消機制:差分對(D+/D-)輸出幅度相等、極性相反,可抵消90%以上電源/地線噪聲

● 阻抗匹配優化:100Ω差分阻抗精準匹配傳輸線,減少信號反射造成的相位畸變

● 抖動傳遞函數:較單端輸出降低相位噪聲20dBc/Hz@100kHz偏移(實測數據)

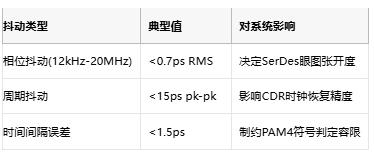

2. 超低抖動核心技術


攻克28G PAM4抖動難題!差分輸出VCXO如何重塑光通信時鐘架構

注:基于156.25MHz頻點測試數據,滿足IEEE 802.3ck標準


光通信系統的三大關鍵應用


1.  400G光模塊時鐘樹架構

在QSFP-DD封裝中,差分VCXO直接驅動DSP芯片:

● 頻率牽引范圍:±50ppm(±0.8V調諧電壓)補償溫度漂移

● 啟動穩定性:5ms內鎖定目標頻率,加速模塊初始化

● 典型配置:156.25MHz LVDS輸出,相位噪聲-150dBc/Hz@1MHz


2. 高速ADC/DAC采樣時鐘

在相干光通信系統中:

● 驅動64Gsa/s ADC時,INL(積分非線性度)改善40%

● 配合鎖相環實現fs級抖動傳遞,提升EVM(誤差矢量幅度)3dB


3. PHY層芯片參考時鐘

為56G PAM4 SerDes提供時鐘:

● 消除傳輸線串?dāng)_導致的確定性抖動

● 支持-40℃~+85℃全溫域頻偏<±2ppm


主流方案參數橫評

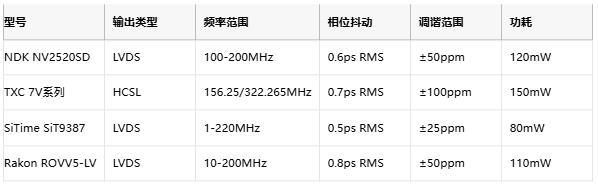

表:光通信差分VCXO關鍵指標對比


攻克28G PAM4抖動難題!差分輸出VCXO如何重塑光通信時鐘架構

技術趨勢解析:

● SiTime MEMS方案:憑借半導體工藝將溫漂壓縮至±0.1ppm/℃

● NDK超低抖動技術:采用SC切割晶體,近載波相位噪聲優于-130dBc/Hz@100Hz

● Rakon抗振設計:振動靈敏度<0.1ppb/g,適應基站惡劣環境


封裝與電源兼容性創新


1. 微型化封裝革命

● 3225(3.2×2.5mm)表面貼裝:較傳統7050封裝體積縮小70%

● 金屬屏蔽腔體:隔離外部EMI干擾,屏蔽效能>60dB

● 底部導熱焊盤:熱阻降至15℃/W,溫升降低40%


2. 電源適應性突破

● 寬電壓輸入:2.5V/3.3V雙模式兼容

● PSRR優化:80dB@100kHz電源紋波抑制比

● 智能啟動電路:抑制上電浪涌,避免時鐘毛刺


 設計選型黃金法則

1. 抖動預算分配:系統總抖動中VCXO貢獻需<15%(56G PAM4系統要求<1ps)


2. 頻點匹配策略:

● 100G/400G光模塊:155.52MHz/156.25MHz

● 5G前傳:122.88MHz/245.76MHz

● 數據中心互連:322.265MHz


3. 可靠性驗證要點:

● 10年老化率<±3ppm

● 2000次熱沖擊(-55℃?+125℃)頻偏<±0.5ppm


結語:精密同步時代的核心引擎


差分輸出VCXO以0.7ps RMS超低抖動和±50ppm精準調諧能力,正成為800G光模塊、56G SerDes及毫米波系統的同步基石。隨著硅基MEMS工藝突破,新一代VCXO將在1.6T光通信時代實現0.3ps抖動極限,配合多通道輸出版本(如4路差分時鐘),為CPO(共封裝光學)架構提供全系統同步解決方案。當光通信進入800G/1.6T時代,這顆不足5mm2的“時鐘心臟”將成為決定系統性能的勝負手。
